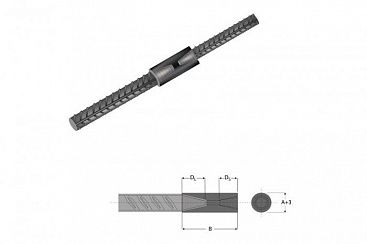

Технические характеристики
Диаметр стержня, мм
Параметры резьбы MS/ML, мм
Внутренний диаметр резьбы DS1/DL1, мм
Средний диаметр резьбы DS2/DL2, мм
L1, мм
Наружный диаметр муфты D, мм
Длина муфты L, мм
Ø20/Ø22
M21×2,5/M23×2,5
18,300+0.1/20,300+0.1
19,3760+0.24/21,3760+0.24
27
37,00+0.5
56±0,5
Ø22/Ø25
M23×2,5/M26×3,0
20,300+0.1/22,750+0.1
21,3760+0.24/24,0520+0.27
28
42,00+0.5
63±0,5
Ø25/Ø28
M26×3,0/M29×3,0
22,750+0.1/25,750+0.1
24,0520+0.27/27,0520+0.27
34
47,00+0.5
71±0,5
Ø28/Ø32
M29×3,0/M33×3,0
25,750+0.1/29,750+0.1
27,0520+0.27/31,0520+0.27
37
53,00+0.5
79±0,5
Ø32/Ø36
M33×3,0/M37×3,0
29,750+0.1/33,750+0.1
31,0520+0.27/35,0520+0.28
42
60,00+0.5
88±0,5
Ø36/Ø40
M37×3,0/M41×3,0
33,750+0.1/37,750+0.1
35,0520+0.28/39,0520+0.28
46
66,00+0.5
96±0,5
