Каталог "Опалубка гидравлическая самоподъемная для ядер жесткости зданий"

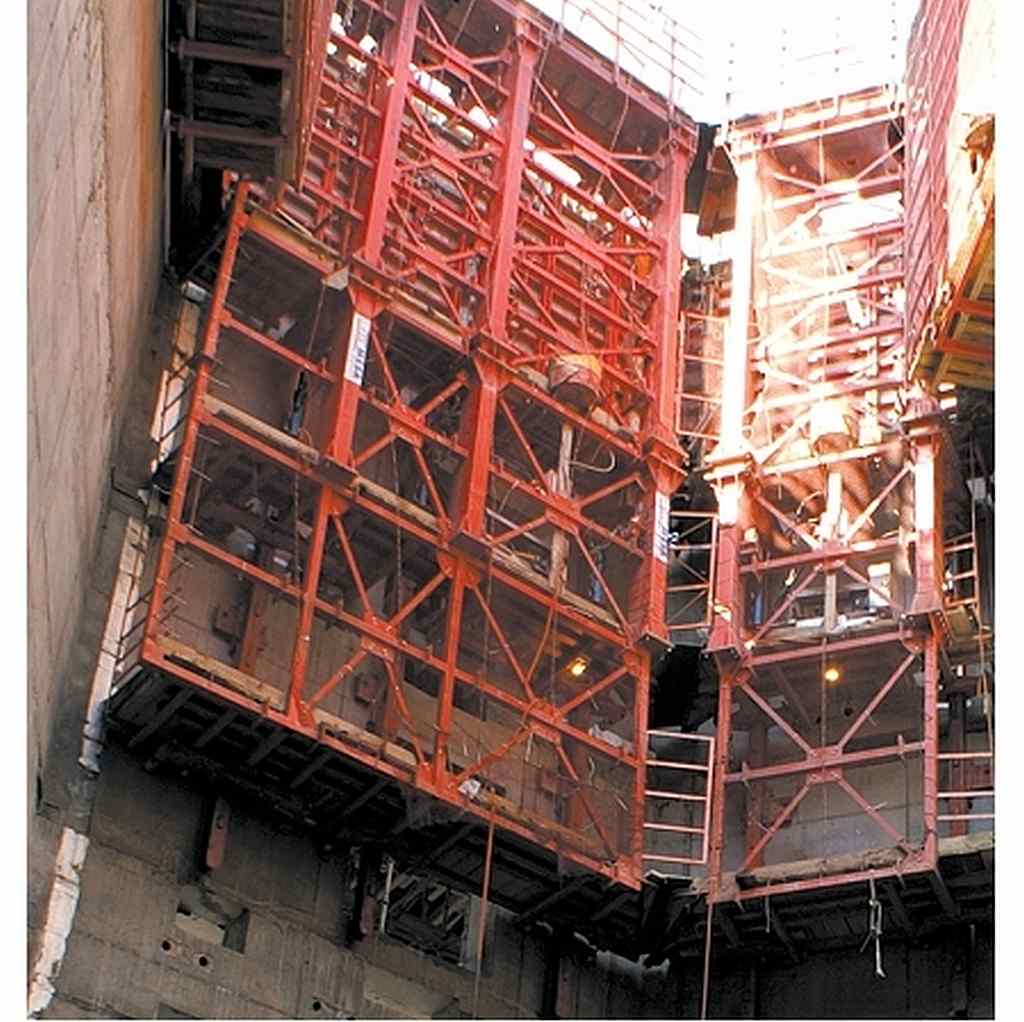

Возведение высотных сооружений с применением самоподъемной опалубки — это комплексный процесс, включающий в себя подъем опалубочной системы с использованием гидравлических домкратов, армирование конструкции стен, последующее устройство проемов технологического назначения и специальных ниш, затем – монолитные бетонные работы, обработка свежей бетонной поверхности и другие сопутствующие работы.

Заказать

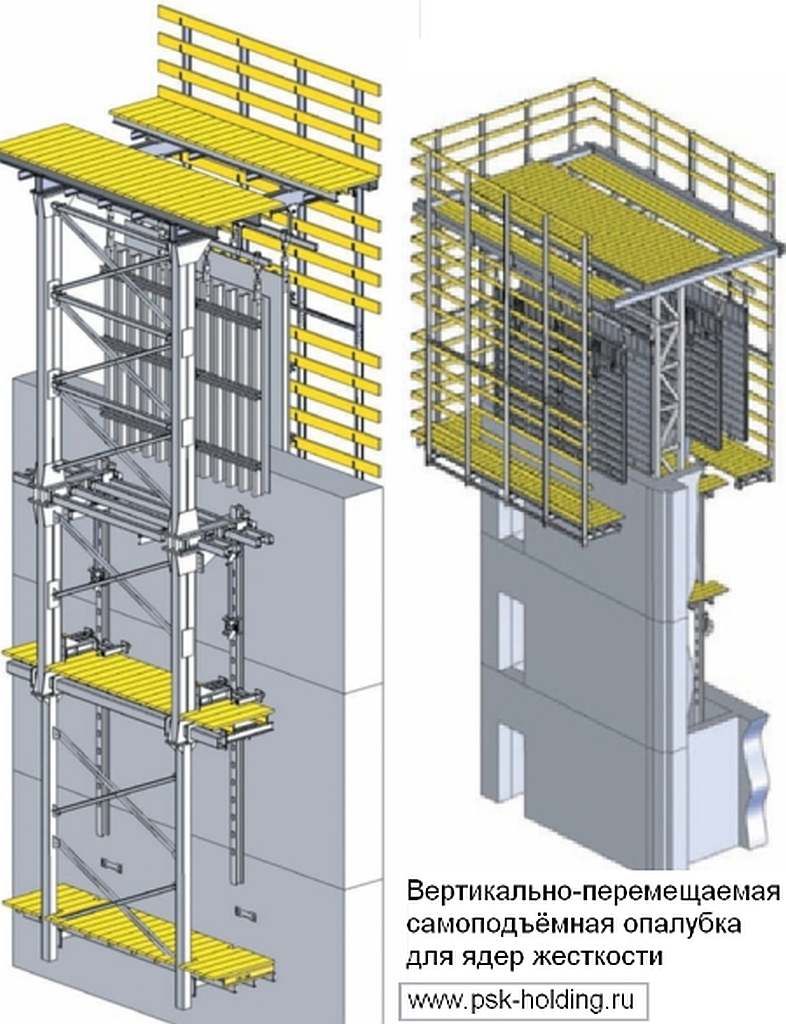

Таким образом, гидравлическая опалубка должна включать в себя направляющие, вертикально закрепленные к стене, по которым осуществляется передвижение опалубки вверх при помощи гидроцилиндров. После того, как процесс подъема опалубки и ее расклинивания осуществлен, направляющую можно подтянуть вверх и затем повторить процесс подъема щитов.

Заметим, что в качестве формообразующего элемента системы легко используется любая стандартная опалубочная система. Например, это может быть универсальная стеновая балочно-ригельная опалубка PSK-CLASSIC, крупнощитовая опалубка ПСК-Дельта (стальная), специальная мелкощитовая опалубка МСК и др.

Подъем опалубки происходит в следующем порядке. Сначала система сдвигается на новый строящийся участок (этаж). Затем производится обязательное бетонирование стен ядра жесткости. Как только необходимая прочность будет набрана (на это требуется примерно 2-3 дня), можно производить разопалубливание, в рамках которого система отводится на 60-80 см от стен, а затем фиксируется. Далее выполняется подъем на следующий этаж и армирование возводимой конструкции. Наконец, опалубка подводится к стене, фиксируется при помощи стяжных болтов и затем подготавливается к бетонированию.

Такой последовательный подъём опалубки с этажа на этаж даёт возможность достичь высокой производительности при возведении ядер жёсткости высотных домов и иных строений. Монтаж системы, её снятие и дальнейший подъём на следующий уровень без использования специального башенного крана ускоряет ход монолитных работ, а главное. гарантирует их независимость друг от друга. Благодаря этому самоподъёмная система избегает «простоев», возможных при использовании более комплексного и чуткого оборудования. Этот факт, как и простота её обслуживания, позволяют быть уверенными в выполнении всех запланированных строительных работ строго по графику.

Основные отличия от метода «скольжения» опалубки:

-применение самоподъёмной опалубки в отличие от более современных скользящих опалубочных систем сопряжено со множеством отверстий в стенах от стяжных болтов;
-необходимо учитывать появление холодных швов на стыке каждого из этажей (такое количество швов, особенно при наличии наплывов бетона в месте их стыка, значительно снижает геометрическую точность лифтовых шахт и стен лестниц);
-скорость формирования ядра ниже, чем у скользящей опалубки, составляет из-за этого около 5 этажей в месяц (примерно 3-4 суток на этаж);
-опалубка ядра жесткости обычно опережает перекрытия на 2-3 этажа и технологически жестко привязана к бетонированию перекрытия, это означает, что, пока перекрытие не будет завершено, дальнейшее движение системы будет невозможно.

Преимущества данной технологии:

значительная экономическая выгода при высоте планируемого объекта от 40 м;
высокая скорость монтажа и демонтажа опалубки (3-4 недели в начале строительства и 2-3 недели в конце);
успешно сочетается с высокотехнологичными методами по стыковке арматуры резьбовыми Lenton;
возможность успешного ведения работ в зимнее время, которое не всегда достижимо при использовании скользящей опалубки;
качество получаемой вертикальной бетонной поверхности стен выше, так как нет горизонтальных холодных швов в стенах ядра жесткости здания;
общая средняя скорость формирования ядра жесткости - 0,6-1,2 м/сут.;
наконец, отмечается также значительное снижение общего времени строительства при сравнении с методом кранового перемещения опалубки.
