Строительные вибраторы: Виды, Применение, Различия

Строительные вибраторы - это устройства, используемые для уплотнения бетонной смеси при укладке. Они помогают удалить из бетона лишний воздух и воду, обеспечивая более плотную и однородную структуру, что приводит к повышению прочности, долговечности и водонепроницаемости готовой конструкции.

Классификация строительных вибраторов

По способу передачи вибрации

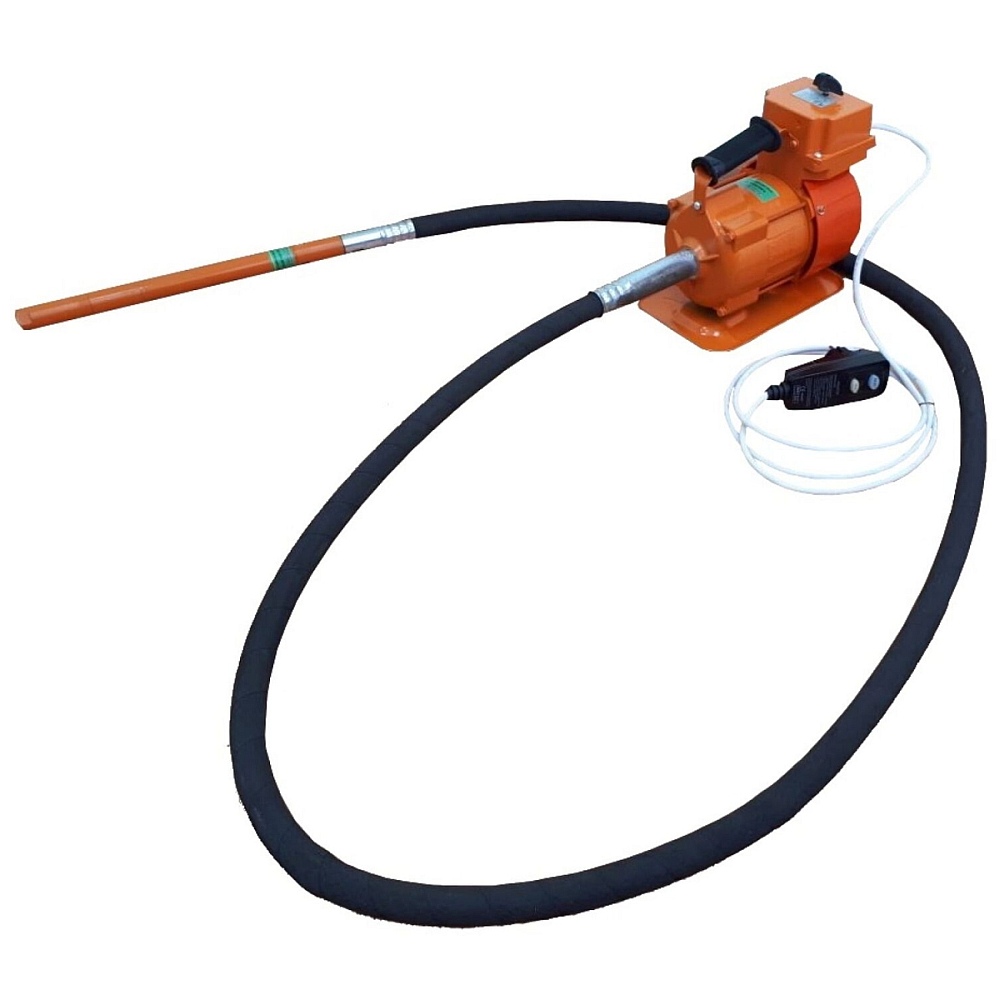

Глубинные вибраторы (погружные)	Самый распространенный тип. Вибрирующий элемент (вибронаконечник) погружается непосредственно в бетонную смесь. Они эффективно уплотняют бетон изнутри.
Поверхностные вибраторы (виброрейки, виброплощадки)	Используются для уплотнения поверхностных слоев бетонных покрытий, таких как стяжки, дорожки, тротуары и т.д. Вибрация передается через поверхность бетона.
Наружные вибраторы (опалубочные)	Крепятся к внешней стороне опалубки. Вибрация передается через опалубку на бетонную смесь. Эффективны для уплотнения бетона в сложных конструкциях, где использование глубинных вибраторов затруднено.
По типу привода
Электрические	Самый распространенный тип. Работают от электрической сети или генератора. Удобны в использовании и обслуживании.
Пневматические	Работают от сжатого воздуха. Используются в условиях, где необходимо исключить риск искрообразования (например, во взрывоопасных средах).
Гидравлические	Работают от гидравлической системы. Обеспечивают высокую мощность и надежность. Используются в основном на крупных строительных объектах.
Бензиновые (Дизельные)	Автономные вибраторы, не требующие внешнего источника энергии. Используются на объектах, где отсутствует доступ к электричеству или сжатому воздуху.
По частоте вибрации
Низкочастотные	Обладают относительно низкой частотой вибрации. Используются для уплотнения крупных бетонных конструкций.
Высокочастотные	Обладают высокой частотой вибрации. Используются для уплотнения тонких слоев бетона и конструкций с густым армированием.

Применение строительных вибраторов:

• Глубинные вибраторы
  Уплотнение бетонных фундаментов, стен, колонн, перекрытий, балок и других массивных конструкций.
• Поверхностные вибраторы (виброрейки)
  Уплотнение бетонных стяжек, полов, площадок, дорожек, тротуаров.
• Поверхностные вибраторы (виброплиты)
  Уплотнение оснований под фундаменты, дороги, тротуары, а также уплотнение грунта. (Хотя это больше про уплотнение грунта, но некоторые модели могут использоваться для уплотнения бетонных стяжек).
• Наружные вибраторы (опалубочные)
  Уплотнение бетона в тонкостенных конструкциях, конструкциях сложной формы, при густом армировании, при изготовлении железобетонных изделий на заводах.

Различия между видами строительных вибраторов:

Характеристика	Глубинный вибратор	Поверхностный вибратор (виброрейка)	Наружный вибратор (опалубочный)
Принцип действия	Погружение в бетонную смесь	Воздействие на поверхность бетона	Воздействие через опалубку
Область применения	Массивные конструкции	Поверхностные слои, стяжки	Сложные формы, тонкостенные конструкции
Глубина уплотнения	Большая	Небольшая	Зависит от толщины опалубки
Удобство работы	Требует погружения и перемещения	Легкое перемещение по поверхности	Требует крепления к опалубке
Производительность	Высокая	Средняя	Средняя
Зависимость от арматуры	Требует обхода арматуры	Менее зависим от арматуры	Менее зависим от арматуры

Подбор строительного вибратора

При выборе строительного вибратора необходимо учитывать следующие факторы:

• • Тип бетонной смеси: Консистенция, состав и содержание воздуха в бетоне.
• • Размеры и форма конструкции: Толщина слоя бетона, густота армирования, сложность конфигурации.
• • Объем работ: Количество бетона, которое необходимо уплотнить.
• • Наличие электропитания или сжатого воздуха: В зависимости от типа привода вибратора.
• • Условия работы: Наличие доступа к объекту, температура окружающей среды

Ключевые моменты, которые следует учитывать

• • Частота вибрации
  Высокая частота подходит для тонких слоев и густоармированных конструкций, низкая - для массивных конструкций.
• • Амплитуда вибрации
  Определяет силу воздействия на бетонную смесь.
• • Диаметр вибронаконечника (для глубинных вибраторов)
  Должен соответствовать толщине слоя бетона.
• • Наличие защиты от перегрузки и перегрева
  Обеспечивает безопасность и продлевает срок службы вибратора.

В заключение

Правильный выбор строительного вибратора и соблюдение технологии уплотнения бетона являются ключевыми факторами для обеспечения прочности, долговечности и надежности бетонных конструкций. Необходимо внимательно изучить характеристики различных типов вибраторов и подобрать оптимальный вариант для конкретных задач.
