Основные типы, классификация и технические особенности бетонораспределительных стрел

Основные типы бетонораспределительных стрел

Существует два типа бетонораспределительных стрел:

- Механические

- Гидравлические.

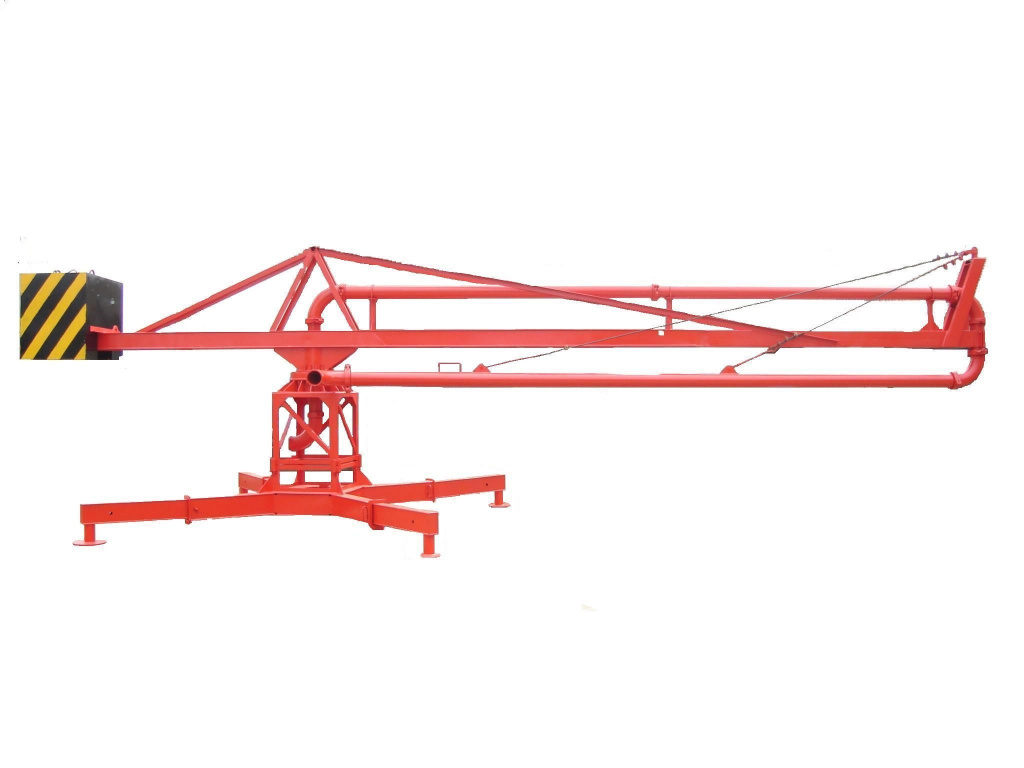

Механические бетонораспределительные стрелы

Это простой, надежный и бюджетный вид бетоноподающего оборудования, который используется для подвода рабочего раствора к месту проведения работ по заливке бетона.

Конструкция механической бетонораспределительной стрелы включает специальную четырехточечную стальную опору с поворотным механизмом и саму стрелу, на которой закреплён бетоновод нужного диаметра (обычно 125 мм.), с гибкими шлангами и шарнирными замками, что позволяет легко устанавливать стрелу в нужное рабочее положение. Стрела, обычно, имеет не более двух колен и гибкую оконечную насадку для точной подачи бетонной смеси. Управление стрелой осуществляется вручную.

Максимальный радиус раздачи бетонной смеси такой установкой до 18 метров, но чаще всего используется диапазон подачи 12–13 метров.

Механические бетонораспределительные стрелы часто используются в локальных точках строящихся объектов при, где важна точность и скорость подачи раствора, в зону небольшого радиуса.

Гидравлические бетонораспределительные стрелы

Это современный и эффективный вид высокомеханизированной подачи бетона на большие высоты и расстояния. Он используются в высотном строительстве, при возведении мостов, эстакад, тоннелей.

Конструкция гидравлических бетонораспределительных стрел основана на использовании гидравлики и гидроприводов для перемещения стрелы. Такие модели обладают большей мощностью и удобством управления, могут обеспечивать подачу бетона на расстояние до 50 метров. Однако они сложнее в эксплуатации, дороже и требуют подключения к компрессорной установке и источнику электроэнергии.

Гидравлические стрелы являются более функциональными и могут использоваться в профессиональном гражданском и промышленном строительстве.

Гидравлические стрелы, бывают мобильными (на базе какого-то вида подвижного шасси, например автомобильного) или стационарными.

Мобильные бетонораспределительные стрелы, как уже упоминалось, базируются на подвижной платформе, на которую устанавливается рабочий модуль, состоящий из поворотной платформы с электроприводом, раздвижной стрелы с противовесом, бетоноводов с гибкими элементами и шарнирными замками, гидростанции и гидроцилиндров подъёма и раскладывания стрелы. Рабочее место оператора может быть на самом модуле или представлять собой дистанционный пульта управления.

Стационарные бетонораспределительные гидравлические стрелы имеют такую же конструкцию рабочего модуля, как и мобильные, но в качестве опорного основания используют четырех точечную станину, или колонну с самовыжимным гидроприводом самонаращивания, или мачту аналогичную крановой. Радиус действия таких стрел может составлять от 18 до 50, а иногда и более.

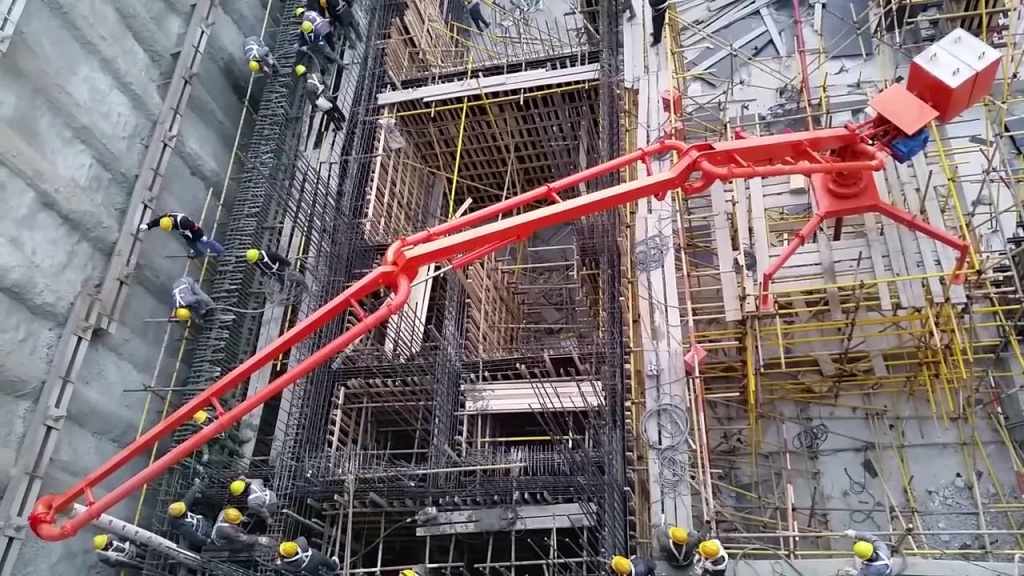

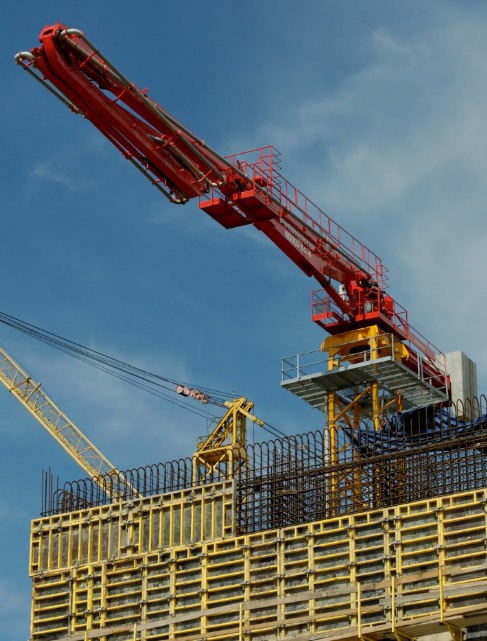

Гидравлические модели с колоннами для самонаращивания, чаще всего монтируются в центральной шахте лифта, строящегося здания и по мере роста этажности наращивают свой опорный ствол, двигаясь вверх соответственно этапам строительства.

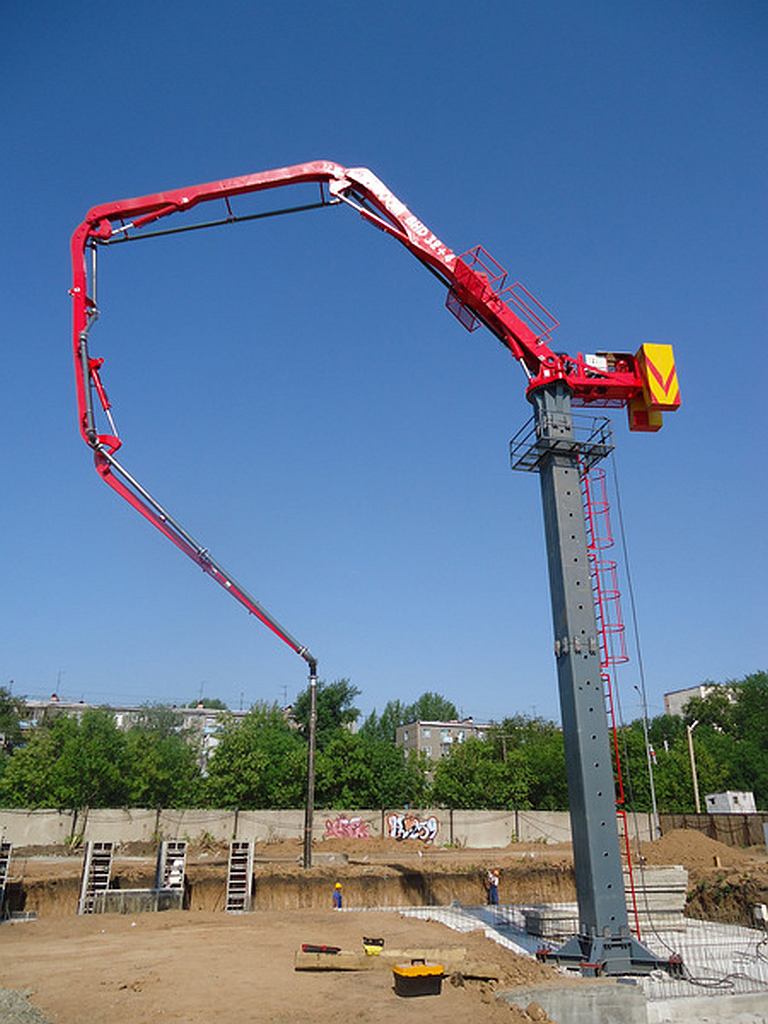

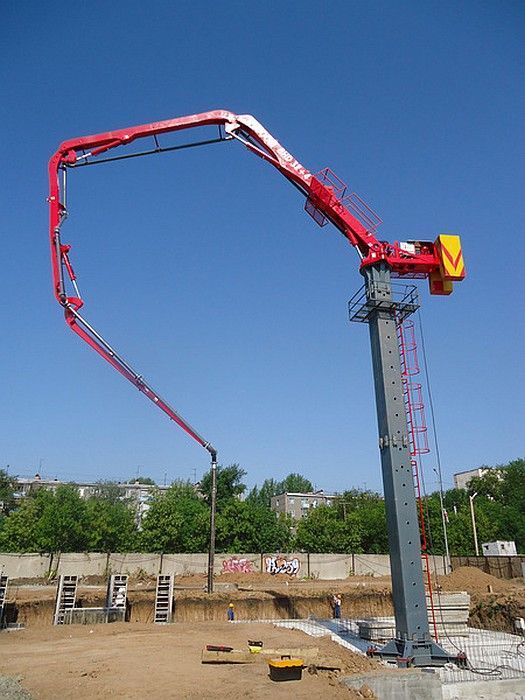

Модели на основе мачтовых стрел обычно монтируются снаружи объекта и могут наращиваться с помощью крана.

Бетонораспределительные стрелы на базе автомобильных шасси (или других мобильных шасси, например гусеничных) используются на объектах, где затруднено маневрирование или отсутствует электричество.

Преимущества гидравлических стрел:

-большая производительность и рабочий радиус;

-высокая точность подачи бетона;

-возможность работы со сложными конфигурациями строительных объектов;

-высокая манёвренность и гибкость;

-способность работать в узких пространства

Преимущества использования бетонораспределительных стрел

Можно выделить следующие преимущества:

-Точность и контроль управления.

Возможность манипулировать направлением и высотой подачи бетона обеспечивает высокую точность и контроль над процессом заливки, минимизируя потери и равномерно распределяя бетон.

-Увеличение производительности.

Использование бетонораспределительных стрел значительно ускоряет процесс заливки бетонных конструкций, сокращая время выполнения проекта.

Маневренность и гибкость системы.

Лёгкое перемещение и совместимость с различными типами бетононасосов, делают такие бетоноподающие стрелы идеальными для разных условий и типов строительства.

Экономия времени и ресурсов.

Сокращение количества рабочего персонала на строительстве благодаря механизации процесса заливки бетона снижает затраты на рабочую силу и повышает эффективность использования ресурсов.

Высокая безопасность.

Современные технологии обеспечивают высокий уровень безопасности на строительной площадке, уменьшая риск возникновения аварийных ситуаций.
