Характеристики гусеничных кранов

Эта техника используется в широком спектре строительных и промышленных проектов, таких как возведение зданий, монтаж мостов, строительство производственных предприятий, работы на нефтепромыслах и т.д. Она может иметь различные конфигурации и характеристики в зависимости от конкретного применения и требований проекта.

В отличие от кранов на пневмоколесном шасси, гусеничные способны работать без необходимости установки дополнительных опор, перемещаясь с грузом. Они широко применяются на объектах с интенсивными строительно-монтажными работами.

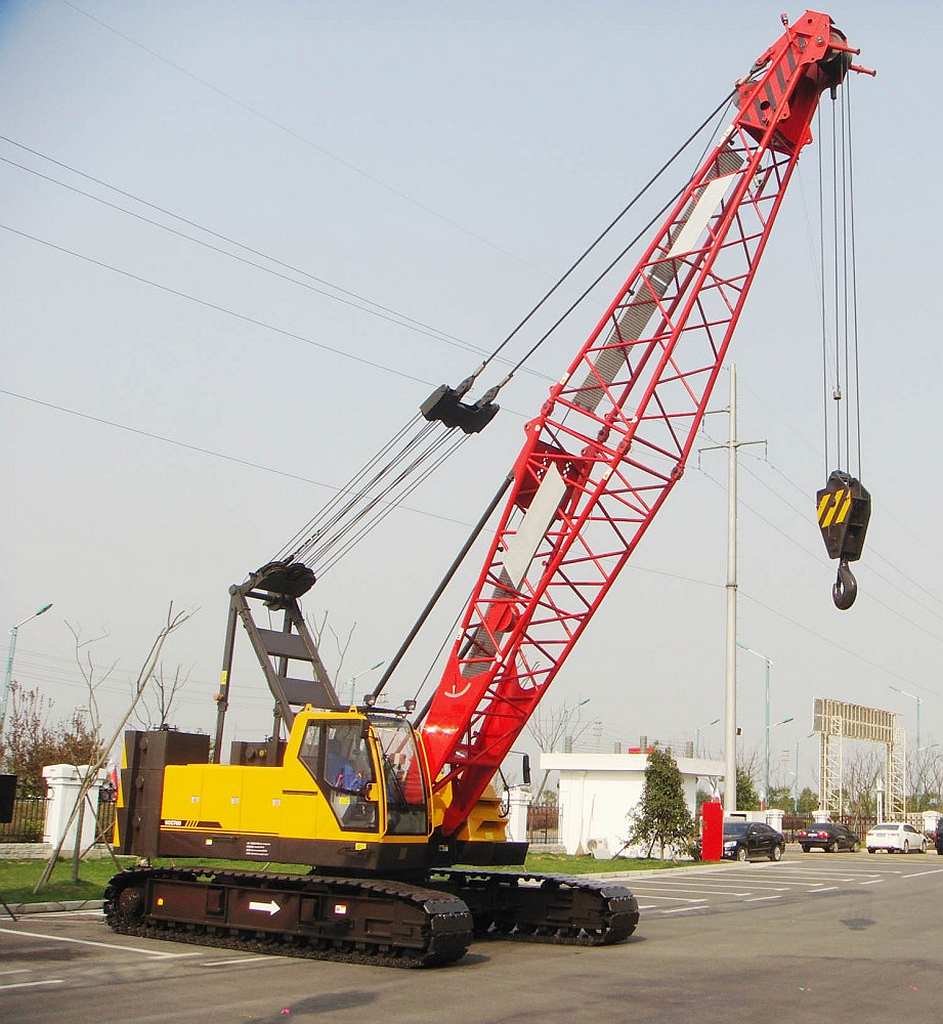

Ходовое устройство состоит из двух гусеничных тележек многокаткового типа, соединенных между собой поперечными балками, формирующими жесткую ходовую раму. На этой раме размещаются узлы привода ходового оборудования и унифицированное опорно-поворотное устройство. Движение гусениц обеспечивается механическим приводом через систему зубчатых и карданных передач, получающий силу от основного двигателя машины. Поворот крана осуществляется путем торможения одной из гусениц.

Технические особенности гусеничных кранов

Выбирая гусеничный кран вам нужно ориентироваться на множество факторов, которые будут влиять на процесс эксплуатации: погодные условия, плотность почвы, высота строения и прочие. В зависимости от ваших потребностей краны могут различаться по характеристикам:

Габариты

• Высота может разниться в широком диапазоне, включая высоту в сложенном состоянии и максимальную высоту подъема стрелы. У более крупных моделей кранов высота может достигать нескольких десятков метров или даже больше.
• Длина определяется длиной его ходовой платформы и стрелы. Обычно они имеют значительную длину, чтобы обеспечить стабильность и достаточное рабочее пространство.
• Ширина также может быть разной и зависит от размеров его гусеничного хода. Ширина обычно подбирается таким образом, чтобы кран был устойчив когда поднимает и перемещает грузы.
• Масса разных моделей гусеничных кранов значительно отличается. Более крупные модели могут иметь значительную массу, требующую специального оборудования для транспортировки.

Например, у крана SANY SCC550E габариты 7,03x3,36x3,3м, он способен поднимать грузы до 55 тонн.

Мобильность

Обладая высокой мобильностью из-за гусеничного хода краны могут перемещаться по различным поверхностям и работать на неровной местности.

Мощность

Достаточно высока и может достигать сотен кВт, благодаря чему они без труда поднимают и перемещают тяжелые грузы на большие высоты.

Устойчивость

Стабильность техники обусловлена широкой гусеничной базой и системой гидравлических стабилизаторов.

Функциональность

Наличие дополнительных приспособлений в зависимости от конкретных потребностей проекта, таких, как поворотные механизмы, выдвижные стрелы и прочее.

Выбор гусеничного крана

Крайне необходимо выбрать кран в соответствии с нужными характеристиками, которые будут соответствовать типу стройплощадки и строящихся объектов.

Длина стрелы

Обычно она находится в диапазоне от примерно 20 до 100 метров и даже больше для некоторых специализированных моделей.

• У малых гусеничных кранов она длиной от 20 до 40 метров. Они довольно часто используются для небольших строительных работ или в условиях ограниченной маневренности. К примеру, у крана SANY SCC350TB длина стрелы 31,5м.
• У средних стрела от 40 до 80 метров. Они уже могут работать над возведением зданий, монтажом мостов и другими инфраструктурные работы.
• У больших моделей длина достигает от 80 до 100 метров и более. Они выполняют крупные подъемно-монтажные работы, такие как установка массивных конструкций или высотные работы.

Для некоторых специальных проектов могут использоваться гусеничные краны с еще более длинными стрелами, что позволяет выполнять работы на больших высотах или с большим радиусом действия.

Тип стрелы

1. Стандартная стрела (прямая) самая популярная. Она содержит нескольких секций и может подниматься и опускаться.
2. Телескопическая стрела состоит из выдвигающихся и складывающихся подобно телескопической антенне секций. Телескопическая стрела обеспечивает более широкий диапазон рабочих радиусов.
3. Поворотная стрела позволяет крану поворачивать стрелу вокруг вертикальной оси. Это полезно при работе в ограниченных пространствах, так как кран может перемещать груз боковым способом.
4. Консольная стрела - это стрела с дополнительным элементом, который используется для достижения большего вылета при минимальном весе конструкции. Этот тип стрелы обеспечивает дополнительную гибкость в работе с грузами на больших расстояниях.

Грузоподъемность

Обычно указывается в тоннах. Это максимально возможный к подъему и перемещению краном вес груза

• Малые гусеничные краны (компактные): грузоподъемность от 5 до 20 тонн.
• Средние: может составлять от 20 до 100 тонн.
• Крупные поднимут грузы весом от 100 до 2000 тонн и более. К примеру, у кранов SANY серии SCC грузоподъемность достигает 3600 тонн!

Грузоподъемность зависит от длины стрелы, угла наклона, высоты подъема и других факторов.

Мощность двигателя

Указывается в лошадиных силах (л.с.) или киловаттах (кВт). Вот приблизительные диапазоны мощности двигателей для различных типов гусеничных кранов:

1. Компактные: От 50 до 150 л.с. (37 - 112 кВт).
2. Средние: От 150 до 400 л.с. (112 - 298 кВт).
3. Крупные: От 400 л.с. (298 кВт) и выше.

Скорость движения

В общем случае, скорость движения гусеничных кранов невысока по сравнению с другими видами строительной техники.

Маневрирование: скорость движения в режиме маневрирования в среднем составляет 3-5 км/ч. Благодаря этому оператор безопасно перемещается в ограниченных пространствах и на неровной местности.

Передвижение между объектами: в этом режиме гусеничные краны могут достигать скорости до 10 км/ч или более, в зависимости от модели и дорожных условий. При этом, в современных условиях, скорость движения на дорогах общего пользования ограничивается законами и правилами безопасности, а чаще всего полностью запрещена.

Скорость при работе с грузом: во время подъема и перемещения грузов скорость движения снижается до минимума, чтобы обеспечить безопасность операций и устойчивость крана.

Радиус поворота

Указывается в спецификациях каждой модели и определяется как расстояние от центра крана до точки, в которой край стрелы касается земли при полном повороте крана.

Для больших гусеничных кранов радиус поворота может составлять несколько десятков метров, что обеспечивает широкий рабочий охват без необходимости перемещения крана. Однако для компактных моделей радиус поворота может быть значительно меньше, что позволяет им маневрировать в ограниченных пространствах на стройплощадке или в городских условиях.

Комфорт оператора

Немаловажно, чтобы крановщик чувствовал себя комфортно при работе в этом ему помогают:

• Просторная и удобная кабина с хорошим обзором во всех направлениях. Для максимальной комфортности она может быть оснащена регулируемым сиденьем, кондиционером, отоплением, вентиляцией и шумоизоляцией.
• Эргономичное расположение управляющих элементов и индикаторов для удобства работы оператора: удобные рычаги управления, интуитивно понятные панели приборов и современные системы мониторинга.
• Обеспечение безопасности: аварийное торможение, контроль нагрузки, защита от перегрузки, контроль стабильности, а также системы оповещения о препятствиях.
• Регулируемые элементы управления и сиденья, чтобы оператор мог настроить рабочее место под свои потребности и обеспечить комфорт при длительной работе.
• Обеспечение оператора гусеничного крана средствами связи с другими членами команды для эффективного взаимодействия.

Обеспечение комфорта и безопасности управляющего краном не только повышает производительность, но и снижает риск возникновения аварийных ситуаций и травм.

Автоматизированные системы управления

Большинство современных гусеничных кранов оснащены компьютерными автоматизированными системы управления. Они обеспечивают высокую эффективность, точность и безопасность выполнения работ, связанных с перемещением и подъемом грузов.

Такие системы состоят из нескольких основных компонентов:

• Пульт управления: оператор управляет краном с одного комплексного устройства, что обеспечивает его безопасность и комфорт в работе. Пульт обычно оснащен джойстиками для управления движением крана и подъема/опускания стрелы.
• Датчики положения и ориентирования: определяет текущее положение стрелы и груза в пространстве, а также позволяет контролировать расстояние до земли. Это обеспечивает высокую точность перемещения груза и предотвращает столкновения с окружающими объектами.
• Система автоматического управления: на основе данных с датчика положения и команд оператора с пульта дистанционного управления, система автоматического управления управляет двигателями крана, обеспечивая его перемещение и подъем/опускание стрелы.
• Программное обеспечение: обеспечивает взаимодействие между всеми компонентами системы, обрабатывает данные датчиков, производит расчеты и генерирует управляющие сигналы для двигателей крана. Оно также может предоставлять оператору информацию о состоянии крана, предупреждать о возможных ошибках и обеспечивать интеграцию с другими системами управления на площадке.

Системы безопасности

Гусеничные краны оснащены устройствами, предназначенными для обеспечения безопасной работы.

• Контроль нагрузки: система обеспечивает мониторинг веса поднимаемого груза и предотвращает перегрузки крана. Она оснащена датчиками, которые непрерывно измеряют нагрузку на стреле или на крюке, и автоматически останавливают работу крана, если установленные пределы превышаются.
• Предотвращение перегрузки: работает на основе установленных пределов по грузоподъемности и предупреждает оператора о приближении к предельным значениям. Система включает в себя звуковые и визуальные сигналы, а также предупреждающие сообщения на дисплее автоматизированной системы управления крана.
• Системы контроля устойчивости: предназначена для обеспечения стабильности крана во время работы. Она контролирует наклон крана и позволяют оператору управлять краном в безопасных пределах крена наклона. При необходимости система может автоматически остановить работу крана или предупредить оператора.
• Система аварийного торможения: активируются в случае обнаружения аварийных ситуаций, таких как потеря управления или опасный наклон крана. Она может применить аварийное торможение для предотвращения возможных аварий.
• Системы защиты от падения груза: предотвращают падение груза (автоматизированная система блокировка крюка).
• Другие системы : контроль температуры и давления в двигателе, системы защиты от электрических разрядов, системы защиты от перегрева и др.

Гусеничные краны имеют ключевое значение в строительстве благодаря своей маневренности, высокой грузоподъемности и способности работать в сложных условиях. Они играют важную роль в эффективном выполнении строительных и монтажных работ на объектах с различными требованиями.

В этой статье рассмотрены основные характеристики гусеничных кранов, такие как их размеры, мощность, безопасность и функциональные возможности. Знание этих характеристик помогает заказчикам и операторам выбрать подходящие модели кранов для выполнения конкретных задач и обеспечить безопасную и продуктивную работу на стройплощадке. Важно понимать, что правильный выбор и эксплуатация гусеничных кранов увеличивают производительность, снижают риски и способствуют успешному завершению строительных проектов.
