Соединение арматуры: виды соединительных муфт

Сущность этого процесса заключается в создании неразрывного, устойчивого к нагрузкам и внешним воздействиям скрепления между стальными прутьями или сетками, используемыми для армирования бетонных конструкций.

Распространенным методом соединения арматуры является механическое соединение (муфтовое). Оно основано на использовании стыковочных элементов, которые не нуждаются в тепловой обработке, что делает их особенно удобными в определенных условиях.

Помимо механического соединения арматуры муфтами используется сварка – термическое сплавление металлических поверхностей с помощью сварных муфт. Важно отметить, что правильное выполнение сварочных работ играет решающую роль в реализации долговечности конструкции, поскольку некачественная сварка может привести к деформациям и даже к разрушению стыковки.

Назначение соединительных муфт

Муфты представляют собой специальные металлические элементы, предназначенные для создания скрепления между арматурными прутьями, трубами или другими конструкционными элементами. Их главная цель состоит в том, чтобы обеспечить устойчивое к нагрузкам и внешним воздействиям соединение арматуры, которое способно выдерживать эксплуатационные условия.

В строительстве они играют роль клейкого компонента, объединяющего различные элементы конструкции единое целое. Арматурные муфты выполняют ряд функций, включая усиление стыковки, компенсацию тепловых и механических деформаций, а также распределение нагрузки между элементами конструкции. Они могут быть изготовлены из различных материалов, включая сталь, алюминий и композитные материалы, что позволяет выбирать подходящий тип в зависимости от конкретных требований проекта.

Принцип действия муфтового соединения

Дизайн муфт разнится в зависимости от их типа: обжимные муфты имеют гладкую внутреннюю поверхность, в то время как для резьбовых муфт характерна микрорезьба. Резьба создается различными методами, включая штамповку и накатку. Арматурные концы вставляются в муфту, после чего происходит крепление либо встык, либо путем навинчивания на резьбу. Муфтовое соединение применяется для прямых и изогнутых арматурных изделий, в том числе и при различном сечении. Для соединения арматуры разного диаметра используются позиционные муфты. При этом нужно добиться правильного выравнивания и фиксации элементов, чтобы исключить возможность их разъединения или деформации под нагрузкой.

Виды соединения арматуры

Существует несколько способов стыковки арматуры, каждый из которых имеет свои особенности, преимущества и ограничения.

• Сварка

  Сварка является одним из наиболее распространенных методов скрепления арматуры. Этот процесс основан на термическом сплавлении металлических поверхностей. Сварка обеспечивает высокую стойкость и устойчивость к нагрузкам, делая её идеальным выбором для конструкций, подвергающихся значительным механическим напряжениям.

• Механическое соединение арматуры

  Этот вид включает в себя использование специальных металлических элементов (винтовых, обжимных, позиционных муфт). Они используются без необходимости применения тепловой обработки, что делает их особенно удобными в определенных условиях.

• Химическое соединение

  Химическое арматурное соединение включает использование специальных клеев, растворов или реактивных составов для создания связующего слоя между арматурными элементами. Этот метод особенно полезен в случаях, когда другие методы не могут быть применены из-за особых условий или требований к конструкции.

• Стяжные элементы

  Стяжные элементы, такие как проволочные вертлюги или стяжки, используются для стыковки арматурных прутьев с целью усиления их взаимодействия.

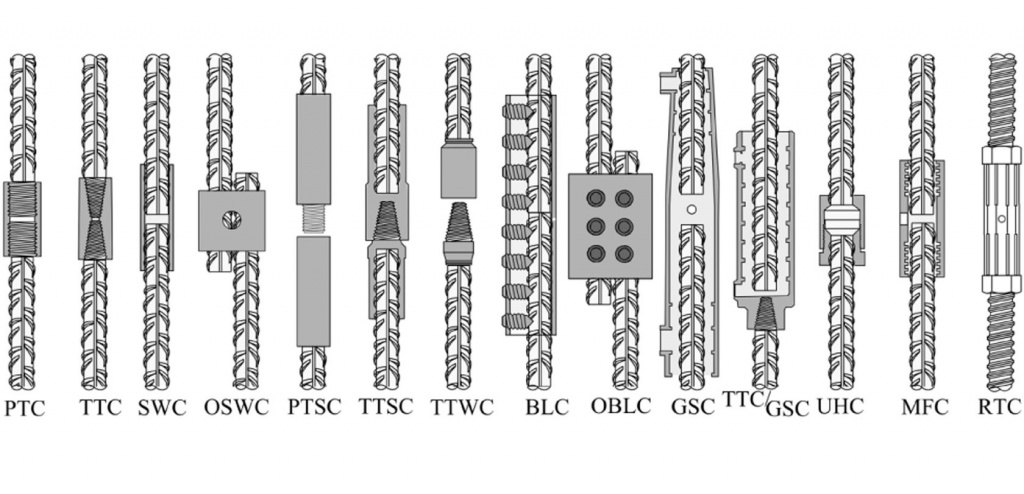

Виды муфт

Сварные муфты

Это специальные элементы, которые используются для скрепления концов арматурных прутьев методом сварки. Процесс сварки создает высокую температуру, достаточную для плавления металла. После этого прутья вставляются в муфту и путем сварки конструкция становится единым целым.

Шаги процесса:

1. Концы арматурных прутьев тщательно очищаются от ржавчины, пыли и загрязнений с помощью специальных инструментов и чистящих средств.
2. Подготовленные прутья вставляются в отведенные для них отверстия.
3. Сварка создает высокую температуру, достаточную для плавления металла. Это позволяет прутьям слипнуться и образовать неразрывное единое целое.
4. После завершения сварки узел охлаждается, а затем происходит зачистка.

Применение

В нефтегазовой промышленности сваркой соединяют трубопроводы для высоких давлений и температур. В строительстве мостов и инфраструктуры крепят металлические конструкции. В судостроении обеспечивают герметичность корпуса судна. В железнодорожном строительстве предотвращают расслоение рельсов. В машиностроении скрепляют детали механизмов. В гидротехнических сооружениях используют для крепления элементов конструкций.

Преимущества

• Прочность: создание крайне крепких креплений между арматурными прутьями.
• Эффективность: процесс сварки обеспечивает эффективное соединение.
• Долговечность: сварные стыковки обладают высокой стойкостью к воздействию окружающей среды и механическим нагрузкам.

Недостатки

• Требуется опытный сварщик для правильного выполнения сварки.
• Ограничения по применению: иногда требуется высокая точность или недопустимо повреждение близлежащих материалов, сварка может быть нецелесообразна.
• Затраты: приобретение и установка оборудования для сварки довольно затратно.

Механические муфты

Они не требуют специализированного оборудования или навыков для установки, но по сравнению с сварными муфтами, механические проигрывают в надежности.

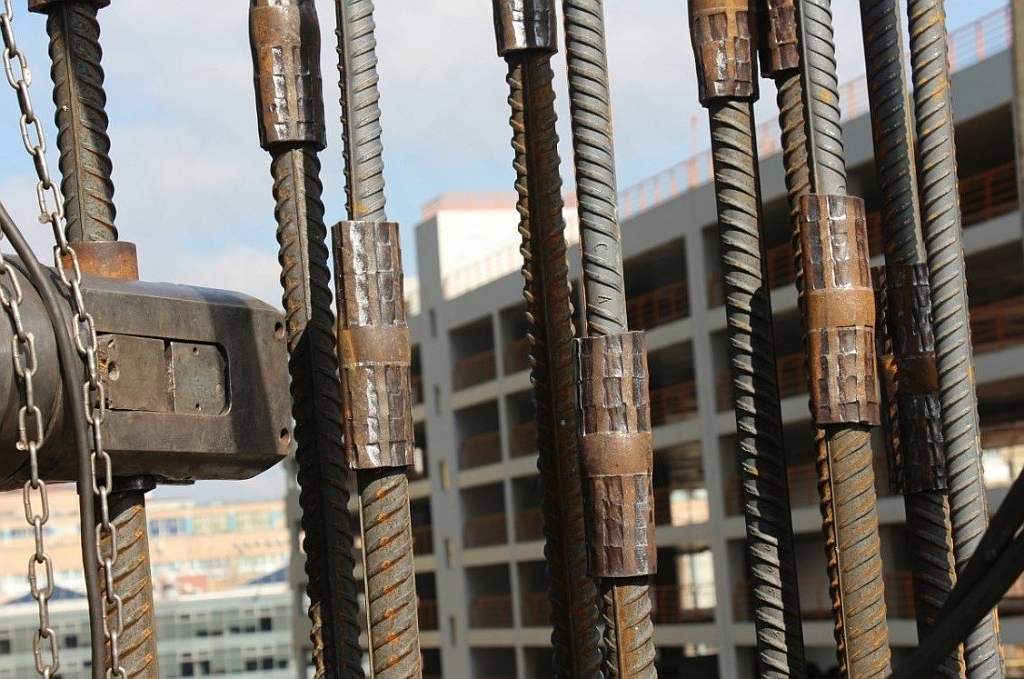

Обжимные

Процесс соединения арматуры осуществляется путем обжатия муфты вокруг прутьев с помощью специализированного оборудования.

Шаги процесса

1. Концы арматурных прутьев тщательно очищаются и выравниваются.
2. Вставка в муфту.
3. Специальное оборудование применяется для обжатия муфты вокруг арматурных прутьев.
4. После завершения обжатия специалисты проверяют на правильность скрепления, убеждаясь в том, что прутья надежно фиксированы.

Применение

В электротехнике обжимные арматурные муфты соединяют провода и кабели. Они используются при монтаже электропроводки в зданиях и на производственных объектах. В судостроении и морской индустрии их применяют для крепления тросов и других элементов на судах. В гидравлических и пневматических системах они соединяют трубопроводы и рукава, а в строительстве — скрепляют конструкции и элементы арматуры. Качественной альтернативой сварке станут обжимные муфты нашей компании.

Преимущества

• Прочность: создают скрепление, способное выдерживать значительные механические нагрузки.
• Простота: не требуют специальных навыков или длительного обучения.
• Безопасность: этот метод не включает в себя использование высоких температур, что делает его более безопасным в условиях ограниченной вентиляции или при работе вблизи горючих материалов.

Недостатки

• Для их использования требуется, чтобы диаметр арматурных прутьев соответствовал размерам муфты.
• Затраты на оборудование: приобретение специализированного оборудования для обжима.

Резьбовые

Механические резьбовые муфты обладают специальной резьбой на внутренней поверхности, что позволяет им быть надежно закрученными на концы арматурных прутьев с помощью ручного или механического ключа. Процесс муфтового соединения основан на создании сжатия между прутьями.

Шаги процесса

1. Концы арматурных прутьев подвергаются очистке и выравниванию.
2. Резьбовая муфта навинчивается на концы прутьев до конца или на заданную длину с помощью соответствующего инструмента.
3. С помощью ключа муфта затягивается настолько, чтобы создать необходимое сжатие между прутьями.
4. После завершения процесса проверяется надежность и качество скрепления, а при необходимости могут быть выполнены дополнительные корректировки.

Применение

В машиностроении резьбовые муфты соединяют различные металлические детали и компоненты. В автомобильной промышленности соединяют колеса, тормозные диски, трансмиссия и подвеску. В электротехнике и электронике применяются для соединения различных электрических компонентов, таких как провода, кабели, разъемы и корпуса. В строительстве и ремонте часто используются для скрепления арматуры и создания железобетонных конструкций.

Преимущества

• Применение не требует специальных навыков или длительного обучения.
• Обеспечивают крепкое соединение, способное выдерживать значительные нагрузки.
• Позволяют регулировать длину и позицию муфты на прутьях.

Недостатки

• Для установки может потребоваться дополнительное место в конструкции, особенно при использовании нескольких муфт на одном пруте.
• Размеры муфт необходимо подбирать под диаметр арматурных прутьев. , способные скреплять арматуру диаметром от 16 до 50 мм.

Правильный выбор и установка соединительных муфт способствуют не только надежности арматурного соединения, но и повышению эффективности строительного процесса. Оптимальное их использование позволяет уменьшить время и затраты на строительство, сокращая при этом риски возникновения непредвиденных разрушений в будущем.
